Timing Belt Pulleys 2mm Pitch GT Ser.(9mm wide)Double Flange

Timing Belt Pulleys 2mm Pitch GT Ser.(9mm wide)Double Flange

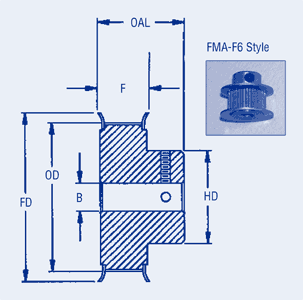

  • G= No. of Grooves
  • B = Bore +.001
  • OD = Outside Diameter
  • FD = Flange Diameter +/-1/64
  • F = Face Width
  • HD = Hub Diameter +/-1/64
  • OAL = Overall Length +/-1/64
  • SS= Screw Size
  • PD = Pitch Dia.
Material: Aluminum Alloy. Two set screws 90 degrees apart.
Part No. of Grooves Bore +.001 Outside Diameter Flange Diameter +/-1/64 Face Width Hub Diameter +/-1/64 Overall Length +/-1/64 Screw Size Pitch Dia.
Buy View
FMA-F5-17 17 .188 .406 .635 .505 .312 .741 #4-40 .426
FMA-F5-18 18 .188 .431 .635 .505 .312 .741 #4-40 .451
FMA-F5-19 19 .188 .456 .635 .505 .338 .741 #4-40 .476
FMA-F5-20 20 .188 .481 .685 .505 .364 .741 #4-40 .501
FMA-F5-21 21 .188 .506 .710 .505 .390 .741 #4-40 .526
FMA-F5-22 22 .188 .531 .740 .505 .390 .741 #4-40 .551
FMA-F5-24 24 .250 .582 .815 .505 .442 .803 # 6-40 .602
FMA-F5-26 26 .250 .632 .840 .505 .490 .803 # 6-40 .652
FMA-F5-28 28 .250 .682 .895 .505 .494 .803 # 6-40 .702
FMA-F5-30 30 .250 .732 .945 .505 .546 .803 #8-32 .752
FMA-F5-32 32 .250 .782 1.000 .505 .598 .803 #8-32 .802
FMA-F5-36 36 .250 .882 1.105 .505 .676 .803 #8-32 .902
FMA-F5-40 40 .250 .983 1.210 .521 .754 .834 #8-32 1.003
FMA-F5-45 45 .250 1.108 1.340 .521 .900 .834 #8-32 1.128
FMA-F5-50 50 .250 1.233 1.470 .521 .940 .834 #8-32 1.253
FMA-F5-56 56 .250 1.384 1.575 .521 1.030 .834 #8-32 1.404
